Série SLU
Alta eficiência ⁄ Automação de processo completo⁄ Economia de mão de obra ⁄ Controle conveniente
Visão geral
Sistema automatizado de carga e descarga de alta eficiência
A série SLU oferece coleta, carga, processamento e descarga totalmente automatizadas com ótima eficiência de custo. Projetado para alta produtividade, baixos custos operacionais e controle fácil de usar, ele agiliza a produção enquanto reduz mão de obra e despesas.
Peças principais
O sistema automatizado de carga e descarga é composto principalmente de linha de montagem de suporte em forma de C, dispositivo integrado de carga e descarga, carrinhos eletrônicos altos e baixos e sistema de controle.
O sistema é composto pelos seguintes componentes:
•Suporte em forma de C;
• Dispositivo de carregamento de ventosa a vácuo;
• Linha de deslocamento do feixe de extensão;
•Dispositivo de descarga de garfo.
Linha de montagem de suportes em forma de C
As principais peças de usinagem, como o feixe de extensão do suporte em forma de C, são soldadas por perfis. O processo é o seguinte: Soldagem → Usinagem áspera → alívio de tensão vibratória → Usinagem refinada, que pode aliviar melhor o estresse causado pela soldagem e processamento e melhorar a estabilidade da linha de montagem do suporte em forma de C.
Carregar e Descarregar Dispositivo Integrado
O mecanismo integrado de carga/descarga inclui uma estrutura soldada com sistemas de orientação-transmissão, ventosas de suporte a vácuo (individualmente controladas por solenóide para fixação adaptativa de chapas) e um garfo em forma de pente. A garfo eleva materiais acabados/resíduos das lacunas da mesa de trabalho através da inserção horizontal, transferindo-os para carrinhos de classificação, enquanto o sistema permite movimentos verticais/horizontais para manuseamento preciso da chapa.
• Controle independente para cada ventosa, flexível e compatível com chapas metálicas de múltiplos formatos.
• Equipado com funções duplas de carga e descarga automáticas, funciona de forma rápida e precisa. Ele usa ventosas a vácuo para absorver matérias-primas e placas, e tem um garfo esparso para descarregar, garantindo alta segurança.
Camadas Efetivas
Medição sensível da espessura, camadas precisas, garantindo a produção de uma única folha e evitando o corte incorreto das placas durante o processo de produção.
Transição sem emenda
Carregamento e descarga contínuos aumentam significativamente a produtividade, eliminando operações manuais inesperadas.
Cerca de segurança
Equipado com interruptores de bloqueio de segurança, o equipamento opera automaticamente na área e adota guardrails de segurança sem proteção deadangle para impedir que o pessoal entre e assegure a operação segura do sistema.
Sistema de controlo e informação
O sistema de controle geral da linha de produção é dividido em três partes: sistema de controle de carga e descarga, sistema de controle numérico da máquina de corte e sistema inteligente de agendamento e controle FMS (opcional). O sistema de controle de carga e descarga controla a operação do armazém de materiais, dispositivos de carga e descarga e carrinhos de produtos acabados. O sistema CNC da máquina de corte implementa corte a laser e controle automático de troca das mesas. O sistema inteligente de agendamento e controle FMS atribui tarefas de processamento, programa carga e descarga da máquina, ajusta a máquina de corte e coopera com o sistema de carga e descarga para trabalhar de maneira ordenada e eficiente.
Sistema automatizado de controle de carga e descarga
O sistema de controle automatizado da linha de produção adota controlador PLC e suas várias peças são implantadas com base no protocolo de barramento ProfiNet para formar um sistema de controle distribuído. O programa de controle segue o padrão internacional IEC, e a estrutura do programa é modular, padronizada, generalizada e fácil de atualizar. O sistema fornece funções eficientes de auto-diagnóstico e auto-processamento e uma riqueza de funções de monitoramento de anomalias e alarme. É fácil de manter e operar.
Opcional
Sistema Inteligente de Programação e Controle FMS
O sistema inteligente de programação e controle FMS é adequado para a linha de produção de corte 1-para-n. Pode ser executado independentemente, ou pode ser integrado com Hans APC-FMS 4.0 sistema de controle de gestão flexível para se tornar uma parte do sistema de controle principal. O sistema suporta várias funções, tais como marcação de pré-processamento, execução da ordem de expedição e feedback de desempenho de processamento, atribui inteligentemente a máquina para carregar automaticamente o programa de processamento e a tecnologia de processamento, e tem algoritmo dinâmico de agendamento de tarefas, de modo a garantir que as operações de carga e descarga sejam suavemente ligadas e o sistema de carga e descarga e a máquina-ferramenta sejam coordenados para trabalhar continuamente em conjunto com eficiência máxima
HansAPC-FMS4.0 Flexível Sistema de Controle de Gestão
Todo o sistema consiste em FMS4.0 flexível sistema de controle de gestão e multi-tipo software cliente de estação de trabalho. O sistema FMS4.0 troca dados com sistemas externos, como ERP, MES, WMS e CAM. Além disso, ele envia tarefas de produção para clientes de linha de produção automatizada e outros clientes de estação de trabalho (como classificação, desenrolagem, perfuração e cisalhamento e outros clientes de estação de trabalho), e coleta os dados relevantes. O cliente da linha de produção automatizada e outros clientes da estação de trabalho são responsáveis pelo controle da instrução do equipamento, execução da tarefa de produção e coleta de dados dentro de seu escopo de controle, bem como troca de dados em tempo real com o sistema FMS4.0.

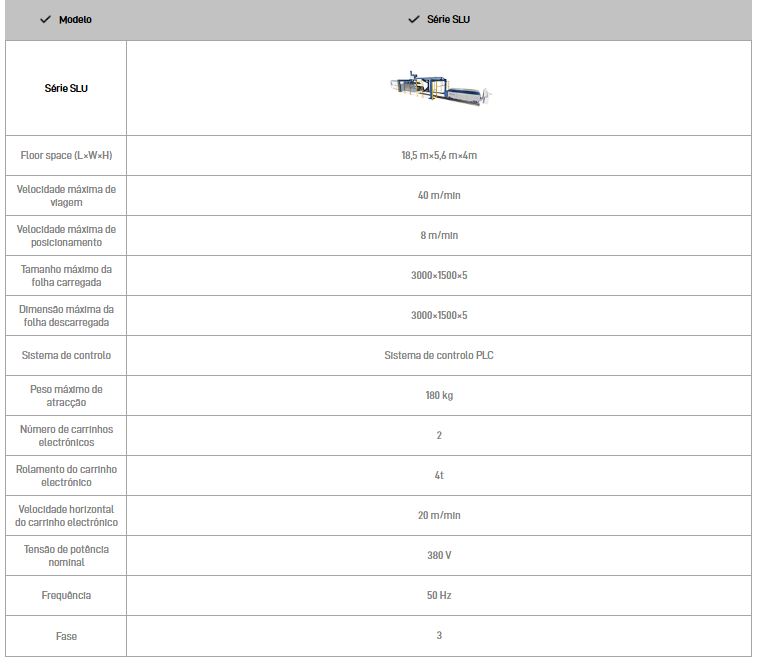

Amostra de dados técnicos
Dados sujeitos a alterações. Agradecemos a sua compreensão.
