Série Giant
20kW/30kW
Estrutura de pórtico de acionamento duplo, plataforma de corte modular
Visão geral

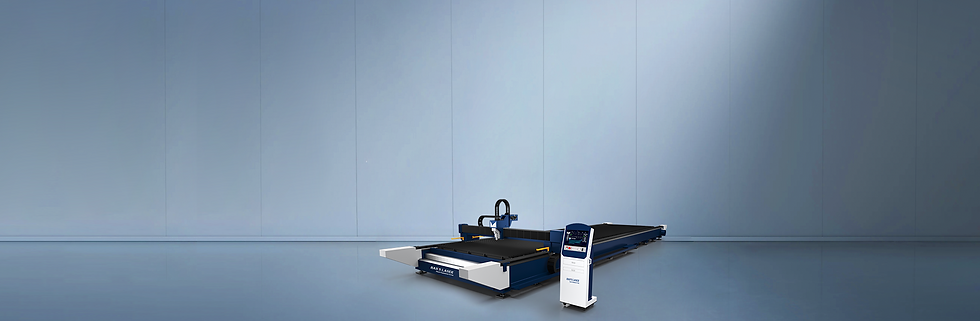

Máquina de corte de fibra laser de formato ultra grande
Este cortador a laser pórtico dual-drive combina mecânica de precisão com tecnologia laser de fibra baseada em íterbio, alcançando 35% de eficiência eletro-óptica para operação de baixo custo 24/7. A estrutura de acionamento otimizada garante estabilidade através da relação inércia-torque equilibrada, enquanto o design modular do semicondutor aumenta a adaptabilidade para a produção industrial contínua.
Sistema estável de corte a laser de fibra de alta eficiência
• Custo operacional muito baixo, boa estabilidade e forte adaptabilidade.
• Estrutura de pórtico de acionamento duplo, equipada com redutor de precisão de alto torque, alta precisão, inércia razoável e relação de torque, garantindo operação estável da máquina-ferramenta;
• O laser de fibra adota o projeto modular e redundante do semicondutor e trabalha continuamente 24 horas por dia para cumprir as exigências da produção contínua industrial.
• O laser de fibra usa o íterbio de elemento raro como material luminescente, com uma taxa de conversão eletro-óptica de até 35%, tornando-o mais baixo carbono e econômico.
Plataforma de corte modular
Montagem modular, a mesa de trabalho é totalmente separada da cama da máquina, evitando os efeitos térmicos do corte a laser de alta potência e evitando choques e vibrações durante a carga e descarga.
Cama da máquina
• Adota alta rigidez e estrutura de seção grande, e a placa de aço é dobrada e incrustada e soldada. Após otimização por análise de elementos finitos (FEA), os horizontais internos e verticais são incrustados com nervuras soldadas;
• Usando aço de alta qualidade, recozido, usinado áspero, envelhecido por vibração, terminado com máquina-ferramenta japonesa Mitsubishi e, finalmente, com precisão rebatida.
•Assim, em última análise, garantindo uma precisão muito alta.
Proteção contra máquinas-ferramenta
Interruptores de botão de parada de emergência são instalados em posições proeminentes em ambos os lados da viga transversal, e interruptores mecânicos são usados para controlar o curso de cada eixo em ambas as extremidades. Ao mesmo tempo, dispositivos de buffer são usados para garantir efetivamente a segurança do movimento da máquina-ferramenta.
Vigas de alumínio extrudadas
•Quando a largura do formato está abaixo de 4,5 m, um feixe extrudido de alta rigidez é adotado, otimizado através da análise de elementos finitos. A cavidade interna é projetada para efetivamente dispersar o estresse interno e externo, resultando em uma estrutura mais leve e desempenho dinâmico melhorado.
•A conexão entre a viga e a palete possui uma estrutura telescópica adaptável, garantindo estabilidade de corte a longo prazo em diferentes condições operacionais.
Compensação Automática do Retrocesso
Um mecanismo automático anti-retrocesso é integrado nos lados esquerdo e direito da corrediça do eixo X. Este sistema garante um engate preciso da engrenagem-rack e resolve desafios de precisão da transmissão de longa distância em aplicações de grande formato, aumentando a estabilidade posicional em intervalos operacionais estendidos.
Amostra de dados técnicos
Apenas para referência. Todos os dados estão sujeitos à documentação técnica em vigor.
