MPS-T5
Potência disponível: 1500W-6000kW (opcional) Tipo de modelo: carregamento semiautomático, carregamento totalmente automático, etc...
Visão geral
Máquina de corte de tubos a laser de fibra óptica MPS-T5
O MPS-T5 é voltado principalmente para clientes de corte a laser. O modelo adota estrutura de acionamento por engrenagem e cremalheira, mandril de fixação pneumático e propulsão rotativa, podendo ser usado para cortar tubos quadrados comuns, redondos e retangulares.
Base de Máquina Soldada de Alta Resistência para Serviços Pesados
Toda a máquina é soldada e moldada a partir de perfis, sendo processada após tratamento térmico e recozimento. O excelente processo de tratamento térmico garante a rigidez geral da máquina-ferramenta e a estabilidade para uso a longo prazo.
Mandril Autocentrante de Ligação
Tanto a parte dianteira quanto a traseira adotam um mandril autocentrante de ligação de dois pares, com modo de trabalho de fixação automática pneumática, adequado para fixar tubos redondos, quadrados, retangulares, vigas I e diversos tubos simétricos com formatos especiais.
Mandril de Conformação CNC Integrado
O mandril adota proteção total para garantir que nenhuma poeira ou resíduos entrem no interior. O bloco deslizante se move com precisão e as peças móveis são temperadas e resistentes ao desgaste, com controle de precisão garantido. A pinça de rolo duplo possui uma extensão de suporte razoável e forte rigidez, garantindo fixação estável durante a rotação e precisão de processamento.
Roda de Diâmetro Variável Suporta Carregamento
Reduz a vibração da rotação de alta velocidade dos tubos para tornar o corte mais preciso, reduzindo a amplitude de afundamento dos tubos para melhorar a retidão linear dos tubos e evitar que os tubos balancem para a esquerda e para a direita.
Interface de Operação Fácil de Usar
O equipamento é estável, com uma interface de operação fácil de usar, feedback em tempo real do status do processamento, proteção totalmente fechada da área de corte e equipado com portas de segurança e janelas de visualização para garantir o andamento ordenado do processamento de corte
Corte com Salto de Sapo
Suporta corte com salto de sapo, reduzindo o tempo de inatividade da máquina-ferramenta e melhorando a eficiência do corte. Cada ponto de perfuração economiza 0.3 segundos.
Opcional
Carregamento semiautomático
Requisitos do tubo: ● Comprimento do tubo: 5500 mm-6100 mm ● Tubo simples: peso: ≤80 kg ● Tubo redondo: Φ20 mm-Φ120 mm ● Tubo quadrado: 20 x 20 mm-120 mm x 120 m
Carregamento totalmente automático
Requisitos do tubo: ● Comprimento do tubo: 5500 mm-6000 mm ● Tubo simples: peso: ≤90 kg ● Tubo redondo: Φ20 mm-Φ150 mm ● Tubo quadrado: 20 x 20 mm-120 mm x 120 mm ● Comprimento lateral da seção retangular do tubo: 20 mm-120 mm
Opcional
Carregamento semiautomático
Requisitos do tubo: ● Comprimento do tubo: 5500 mm-6100 mm ● Tubo simples: peso: ≤80 kg ● Tubo redondo: Φ20 mm-Φ120 mm ● Tubo quadrado: 20 x 20 mm-120 mm x 120 m
Bloqueio de escória
Reduzir os riscos e a escória na parede interna do tubo
Descarregador de rodas de diâmetro variável
●O dispositivo de descarga flutuante está equipado com uma estrutura de armazenamento para facilitar a descarga. ●O dispositivo auxiliar de descarga com roda de diâmetro variável é utilizado para cortar matérias-primas e suportar peças longas durante o processamento de perfis da máquina de corte a laser de tubos, substituindo o corte manual.
Amostras de corte

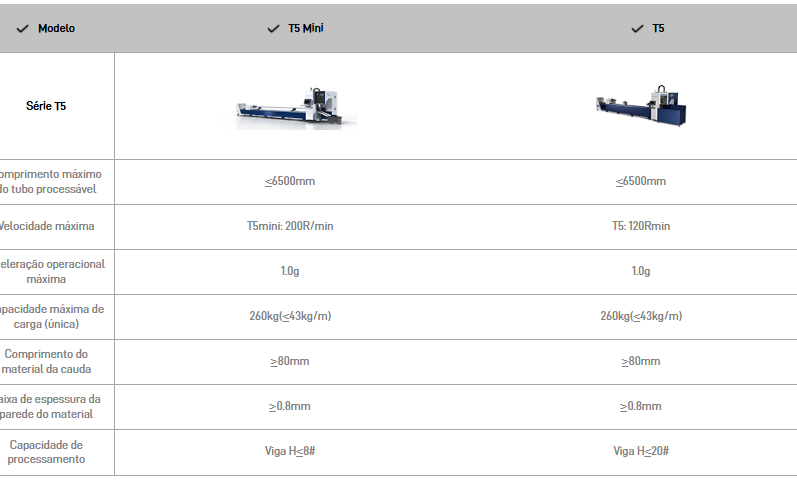

Amostra de dados técnicos
Dados sujeitos a alterações. Agradecemos a sua compreensão.
